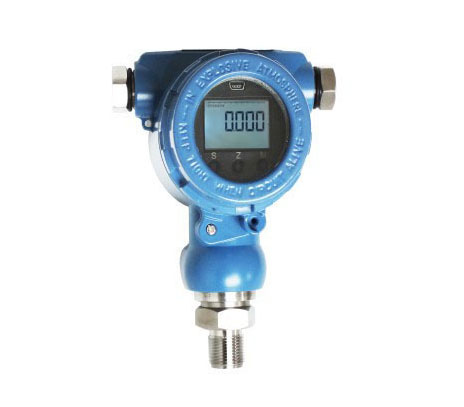

智能型壓力變送器
智能型壓力變送器采用高性能的感壓芯片，配合先進的電路處理和溫度補償技術，將壓力變化轉化為線性的電流或電壓信號。產品具有HART通訊，具有通訊和自診斷功能，用戶利用手持終端或現場總線系統遠距離傳輸、讀取、顯示和輸入變送器的全部工作信息和附加信息。它可以用來測量表壓、負壓和絕壓。
具有反向極性和限流保護；激光調阻溫度補償，范圍寬，抗腐蝕，適于多種介質；過載及抗干擾能力強，性能穩定；獨特顯示表頭設計，可以選配模擬、數字顯示表頭；零點和滿量程可通過手操器調節，量程遷移范圍寬。
技術參數：|
測量介質
|
氣體、液體、油等與316兼容的介質
|
|
測量形式及范圍
|
表壓（G）---zui大(0～120)MPa, zui小(0～1)KPa
|
|
絕壓（A）---zui大(0～120)MPa, zui小 (0～10)KPa
|
|
|
負壓（B）---zui大(-0.1～40)MPa, zui小(-0.2～0.2 )KPa
|
|
|
精度等級：
|
0.1、 0.25、 0.5
|
|
過載能力：
|
量程的2～20倍
|
|
長期穩定性：
|
小于0.25%FS/年，小于0.5%FS/年
|
|
供電電源：
|
15～36 VDC（標定電壓24VDC）
|
|
輸出信號：
|
(4～20)mA（二線制）HART通訊
|
|
顯示方式：
|
4位LCD顯示
|
|
操作方式：
|
自帶2位輕觸摸按鍵
|
|
零點量程遷移
|
直接通過按鍵對零點、量程進行遷移
|
|
工作溫度：
|
（-40～80）℃ 補償溫度：（-20～70）℃
|
|
過程連接：
|
M20×1.5外螺紋或用戶注明
|
|
隔離膜片材料：
|
1Cr18Ni9Ti
|
|
外殼材料：
|
合金鋁
|
|
防護等級：
|
IP65
|
變送器的零點和量程調節可以通過變送器本身的按鍵進行現場調節；也可以通過手持終端遠程調節。具體方法是：加零點壓力并穩定后，同時按住Z和S鍵（Z為零點調節，S為量程調節）5秒鐘松開，按Z鍵2秒調節零點，加滿程壓力并穩定后，按S鍵2秒調節滿程。注：零點校準調節范圍為壓力量程的±8%，量程校準范圍為壓力量程的30%～100%，連續可調。調節完畢后，蓋好密封蓋并擰緊。
產品選型：
| 3051口口S口 P口C口V口智能型壓力變送器 | |||||||||
| 3051 | 智能型壓力變送器 | ||||||||
| 口 | 測量形式（注明量程） | ||||||||
| G、表壓 A、優良?jí)毫?nbsp; B、密封壓力（注明參考?jí)毫χ担?/span> | |||||||||
| 量程 |
1 2 3 4 5 6 7 8 9 |
0-0.6~ 6KPa 0-4~40KPa 0-40~200KPa 0-160~700KPa 0-0.4~2.0MPa 0-1.6~7.0MPa 0-4~20MPa 0-4.0~40MPa 0-10-60MPa |
|||||||
| 口 | 膜片材料 | ||||||||
| K、擴散硅（默認） T、陶瓷壓阻 P、陶瓷電容 | |||||||||
| E口 | 輸出信號 | ||||||||
| 1、二線制(4～20)mA 2、HART協議輸出 3、1-5V低功耗 4、其它注明 | |||||||||
| A口 | 精度 | ||||||||
| 1、0.1 2、0.25 3、0.5 | |||||||||
| C口 | 過程連接方式 | ||||||||
| 1、外螺紋M20×1.5（默認），2、外螺紋G1/2，3、外螺紋NPT1/2 ，4、齊平膜， 5、其它注明 | |||||||||
| D口 | 顯示方式 | ||||||||
| 1、 無顯示（默認），2、0～100%線性指示，3、LCD數字量程顯示（液晶），4、LCD數字0～100%顯示（液晶）， 5、LED數字0～100%顯示（數碼管） | |||||||||
| R口 | 其它 | ||||||||
| 1、本安型，2、隔爆型，3、阻尼，4、用戶約定 | |||||||||
