壓簧熱電偶
發布日期：2020-08-01 來源：安徽菲愛電氣 作者：互聯網事業部 閱讀次數：235

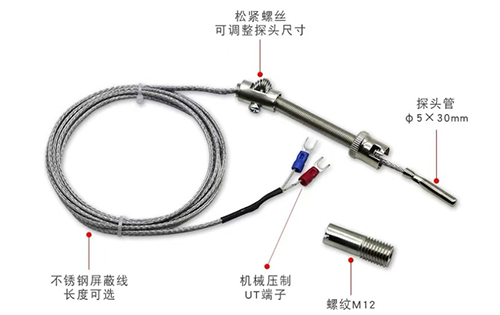

壓簧固定式熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼,以提高測量的可靠性和準確性。壓簧固定熱電偶，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，最后擰上鎖緊卡套，分度號常用有：PT100、K、E分度。
結構原理：壓簧熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量?jī)x表的聯接方法均與一般熱電偶相同， WRET -01型熱電偶的結構由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
安裝方法：WRET-01型熱電偶的安裝方法：固定安裝在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，最后擰上鎖緊卡套。
壓簧固定式熱電偶應用：
WRET-01 型壓簧固定式鎳鉻 - 銅鎳熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼, 以提高測量的可靠性和準確性。它與顯示儀表等配套使用，可直接測量 0~400 ℃范圍內的溫度。熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠出機、輕紡、食品等工業。
型號規格
|
型號
|
分度號
|
測溫范圍℃
|
熱響應時間t0.5s
|
保護管材料
|
|
|
WRET-01
|
E （可選K、PT100）
|
0~400
|
<5
|
不銹鋼1Cr18Ni9T i
|
|
|
規格
|
連接螺栓l 2 mm
|
||||
|
總長Lmm
|
保護管l 1 mm
|
||||
|
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35 或70
|
|||
|
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
||||
