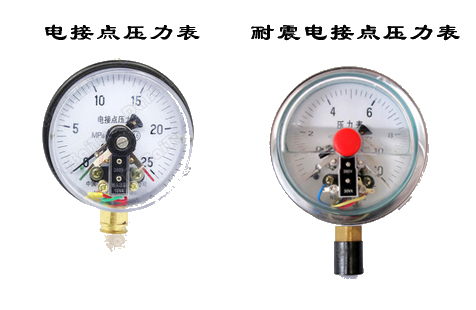

電接點壓力表的用途和測量原理

電接點壓力表廣泛應用于石油、化工、冶金、電站、機械等工業部門或機電設備中，測量各種流體介質的壓力而不存在爆炸危險。通常，該儀器可與相應的電氣設備(如繼電器和變頻器等)一起使用。)，該儀器可實現對各種被測氣體和液體介質的自動控制和發送(報警)的目的。

電接點壓力表主要由測量系統、指示系統、磁輔助接觸裝置、殼體、調節裝置和接線盒(插頭座)等組成。在使用時，電接點壓力表主要由測量系統、指示系統、磁輔助接觸點裝置、殼體、調節裝置和接線盒(塞座)組成。一般電接點壓力表用于測量不腐蝕銅和銅合金的氣液介質的正、負壓。采用不銹鋼電接點壓力表測量不腐蝕不銹鋼的氣液介質的正、負壓，當壓力達到預定值時發出信號，開啟控制電路，達到自動控制報警的目的。

在一定程度上，電接點壓力表是基于測量系統中彈簧管在被測介質的作用下的壓力。當使用彈簧管時，彈簧管的末端會發生相應的彈性變形。在拉桿的幫助下，它將通過齒輪傳動機構進行傳遞和放大，測量值將由固定齒輪上的指示(連同觸點)逐步顯示在刻度盤上。同時，當它與設定指針(動態斷路或動態組合)上的觸點(上、下限)接觸時，控制系統中的電路可以斷開或打開，以達到自動控制和報警的目的。

當電接點壓力表的壓力達到下限時，產品主動觸點和下限接觸被連接，當壓力達到上限時，活動觸點與上限觸點連接，繼電器J2動作，其正常閉合的觸點斷開，J1電源被切斷，其恒定的開啟點被斷開，J3被釋放，電機停止運行。所以來來回回，達到自動控制的目的。

本實用新型具有設計新穎、結構可靠、品種和規格齊全、運動穩定性好、適應性強等優點，具有測控簡單、維護量小等優點，是一種無指征、無開關差調節、無外部設定裝置的無與倫比的壓力測控儀器。
